오늘은 JFET(Junction Field Effect Transistor)에 대해서 알아보겠습니다. JFET은 반도체 소자로, 주로 전압을 조절하거나 신호를 증폭하기 위해 사용됩니다. FET(Field Effect Transistor) 중에서 가장 간단하고 기본적인 구조를 가진다는 특징이 있어 이 소자를 이해한다면 다른 소자를 이해하는데 큰 도움이 될 것입니다. 함께 반도체 지식을 쌓아볼까요?

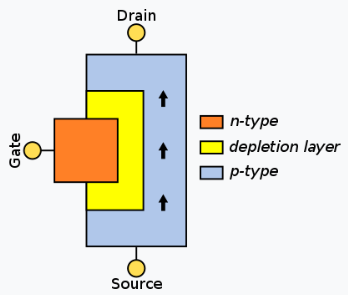

1. 구성 요소
게이트 (Gate): 게이트에 전압을 인가하여 채널의 전도도를 제어
채널 (Channel): 전하를 운반하는 반도체 물질로 게이트 전압에 따라 전류의 흐름을 제어
소스 (Source): 전류의 출발 지점으로 전자를 채널로 흘려보내는 역할
드레인 (Drain): 전류의 도착 지점으로 전자가 채널을 떠나는 역할
JFET은 게이트, 소스, 드레인으로 3 단자 소자이며 Bias current를 필요로 하지 않으며 전압으로만 제어합니다.
2. 동작 원리
JFET는 게이트 전압에 따라 채널의 전도도를 제어하여 전류를 조절
1) 게이트에 전압을 인가
2) 채널의 전도도가 변화
3) 소스와 드레인 사이의 전류가 변화
JFET은 게이트와 소스 단자 사이에 전압이 0일 때 전류가 흐른다.
게이트에 전압이 인가되고 공핍 영역이 발생함으로써 전류의 흐름을 방해하는 구조이다.
N형 JFET : 게이트에 (-) 전압 인가 => 채널의 전도도 감소, 전류 blocking
P형 JFET : 게이트에 (+)전압 인가 => 채널의 전도도 감소, 전류 blocking
3. 재료
JFET의 채널은 주로 실리콘(Silicon) 또는 간편성과 안정성 때문에 게르마늄(Germanium)으로 만들어집니다.
이러한 반도체 재료는 전기 전도성을 가지고 있으며 JFET의 기본 동작을 가능하게 합니다.
4. 사용
정류기 (Switching): 전자 장치의 스위치로 사용하여 전류 흐름을 제어
증폭기 (Amplification): 저주파나 고주파 신호를 증폭하기 위해 사용 ex) 음성 증폭기, 라디오 수신기
전압 제어 (Voltage Control): 게이트 전압을 조절하여 다른 회로 구성 요소를 제어
5. 장단점
1) 장점
낮은 소음: 소음이 적어 고주파 응용에 적합
낮은 전력 소비: 전력 효율이 뛰어나며, 전력을 소모하지 않는 경우에도 상태를 유지 가능
2) 단점
게이트 전압에 따라 전류가 고정되는 경우, 일정한 전류 흐름을 유지하기 어려울 수 있다.
고주파에서는 적용이 어려울 수 있으며, 고속 스위칭 애플리케이션에는 적합하지 않을 수 있다.
6. 전망
JFET 기술은 일부 특수한 응용 분야에서 계속 사용되고 있지만, 현대 반도체 기술의 발전으로 다른 소자들과 대체될 수 있습니다. 다만, 특정 고주파 또는 저전력 응용 분야에서는 JFET가 여전히 필요할 수 있으며, 적절한 환경에서 계속 사용될 것입니다.
오늘은 가장 기본적인 FET인 JFET에 대해서 알아보았습니다. 수식을 이해하기 앞서 동작 원리와 특성에 대해 이해하는 시간이었습니다. 도움이 되셨나요? JFET에 대한 이해도는 현대에서 널리 사용되는 반도체 소자 구조인 MOSFET을 이해하는데 큰 도움이 될 것입니다. 하나씩 차근차근 지식을 확장해 전자공학에 빠져봅시다. 오늘도 파이팅입니다.
